Beschreibung

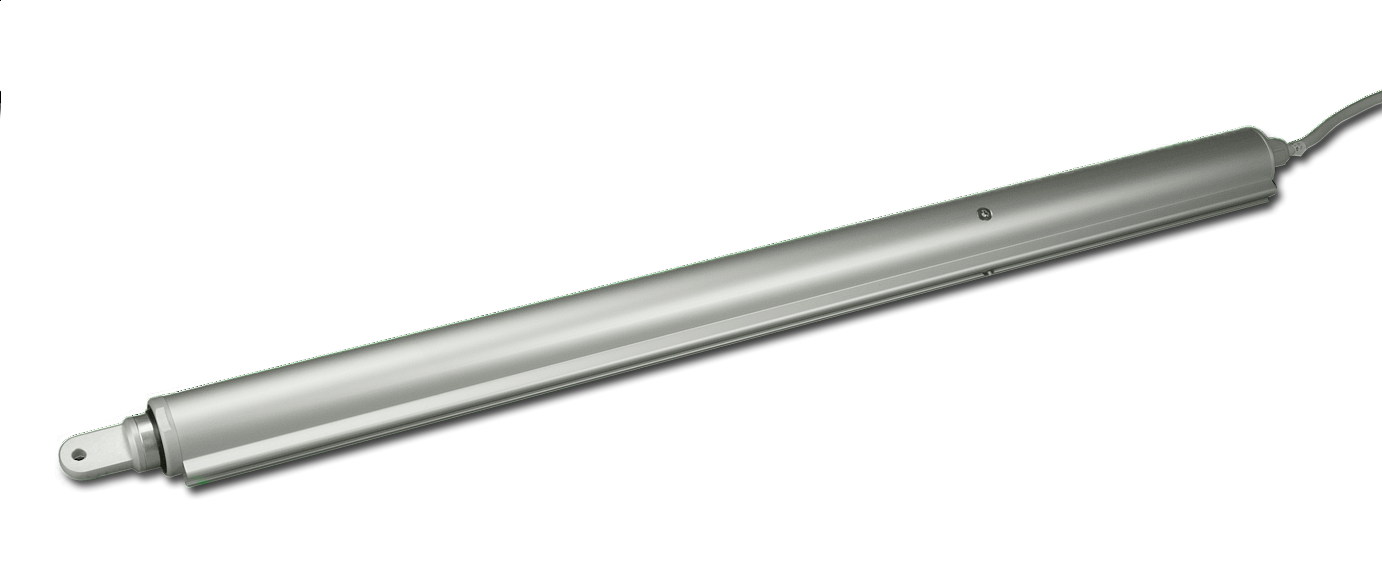

RWA-Linearantrieb EA-L-500/500
24 V DC / 0,5 A / 500 N / 500 mm Hub
Der elektromechanischer Linearantrieb EA-L ist ein Antrieb zum Öffnen und Schließen von Fenstern und Klappen. Die Bewegung erfolgt linear über ein Spindelschubrohr. Der Antrieb befindet sich in einem Aluminiumrohr mit einer integrierten Multifunktionsnut zur individuellen Befestigung und verdeckten Leitungsverlegung. Die elektronische Lastabschaltung ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Endlagenerkennung und –rückmeldung über potentialgeführten F-Kontakt. Geprüft nach DIN EN 12101-2 für den RWA Einsatz.
Sondereinsatz mit nur 0,5 A Nennstrom für frühere Steuerungstechnik. Keine Wiederantastsperre!
Technische Daten:
Bemessungsspannung: 24 V DC /±15%
Bemessungsstrom: 0,5 A
Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)
Druckkraft: 450 N
Zugkraft: 450 N
Nennverriegelungskraft: 1000 N
Hublänge: 500 mm
Laufgeschwindigkeit: 5 mm/s
Schutzart: IP54
Temperaturbereich: -5°C bis +75°C
Gehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert
Gehäuseart: Aluminium
Anschlussleitung: Silikonleitung 3 x 0,75 mm², lichtgrau Länge 3.000 mm
Abmessungen (LxBxH): 863 x 36 x 42 mm
Schallpegel: < 70 dB (A)
Gewicht: 2,20 kg
Optionen:
- Beschichtung nach RAL oder DB
Fabrikat: SIMON PROtec Systems GmbH
Typ: Linearantrieb EA-L-450/500
Artikelnummer: M2 1006
